微孔陶瓷造孔劑

聚甲基丙烯酸甲酯微粉（PMMA）是一種新型的功能性添加劑，該產(chǎn)品外觀為分散性優(yōu)異的白色粉末，微觀呈完美的圓球狀。在1～20微米范圍內(nèi)，根據(jù)要求有不同粒徑、不同均勻度的產(chǎn)品供選擇。

1、熱分析

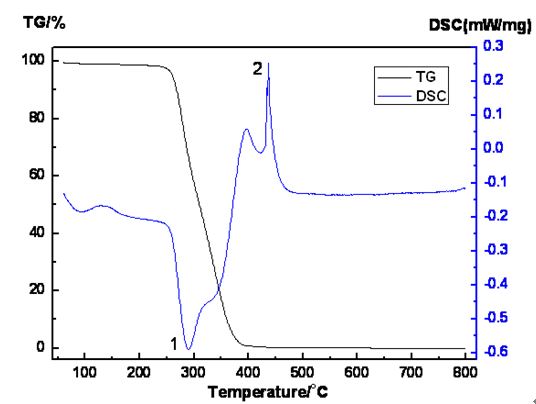

該項(xiàng)測(cè)試運(yùn)用了利用德國Netzsch公司制造的STA429型熱分析儀用差熱-熱重聯(lián)用方法分析研究PMMA粉體的熱穩(wěn)定性。升溫速率為10 oC/min，工作氣氛空氣。根據(jù)聚甲基丙烯酸甲脂(PMMA)的差熱分析曲線（圖1）可以明顯看出，PMMA粉體在240oC之前失重很少(<2%)，在100oC左右時(shí)有微小的吸熱峰，可以認(rèn)為是水的揮發(fā)吸熱造成的；粉體在240oC到400oC之間失重明顯并且在300oC左右有明顯的吸熱峰見圖1中1所示，所以可以認(rèn)為PMMA粉體在240oC到400oC之間分解基本完成；粉體在450oC左右產(chǎn)生明顯的放熱峰見圖1中2所示，是由于PMMA分解產(chǎn)生的氣體燃燒所釋放的熱量所致，至此PMMA粉體已經(jīng)完全耗盡，隨著溫度進(jìn)一步升高也沒有失重、吸熱或放熱現(xiàn)象出現(xiàn)。

圖1.生產(chǎn)PMMA微粉的差熱-熱重分析圖

2、顯微分析

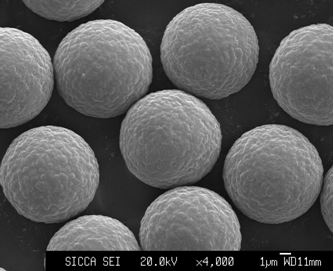

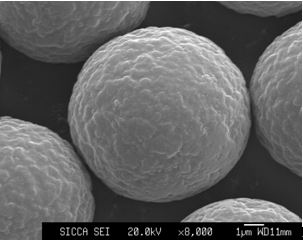

該單位的測(cè)試人員也應(yīng)用掃描電鏡(SEM, JSM-6700F, JEOL, Japan)分析，以觀察其形貌。如圖2所示：

(a)	(b)	(c)

圖2 PMMA微粉的SEM形貌（a）×1000  (b) ×4000  (c) ×8000

3、粒度分析

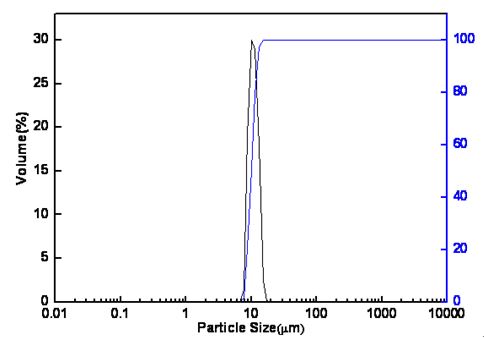

對(duì)PMMA微粉進(jìn)行粒度分析見圖3，從圖中可以看出粉體的粒度分布范圍窄，且呈正態(tài)分布。

圖3 PMMA粉體粒度分布圖

4、結(jié)論

a.) PMMA微粉在240oC到400oC之間分解，并在500oC之前完全排除。

b.) PMMA微粉在微觀上呈現(xiàn)規(guī)則的圓球形，適合多孔材料中氣相空間的形成。

造孔劑推薦產(chǎn)品
